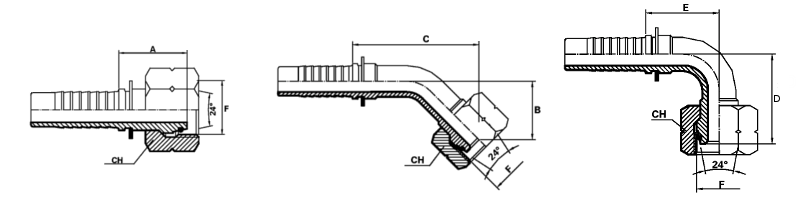

| DKOL Femmina metrica serie leggera O-Ring svasata 24° |
| DKOL-..-.. | DKOL45-..-.. | DKOL90-..-.. |
 | ||
| Per trovare il codice del prodotto desiderato, unire la sigla del raccordo (es. DKR, DKR90, DKOL45...) alla colonna "Codice PBC". | |||||||||
| Codice PBC | diametro tubo | filetto F | T | CH | A | B | C | D | E |
| ....-06L-3/16" | 3/16" | M12x1.5 | 6 | 14 | 25.5 | 15 | 37 | 31.5 | 29.5 |
| ....-08L-3/16" | 3/16" | M14x1.5 | 8 | 17 | 25.5 | 15 | 37 | 31.5 | 29.5 |
| ....-06L-1/4" | 1/4" | M12x1.5 | 6 | 17 | 21 | 17 | 40 | 31.5 | 29.5 |
| ....-08L-1/4" | 1/4" | M14x1.5 | 8 | 17 | 23.5 | 17 | 50 | 31.5 | 29.5 |
| ....-10L-1/4" | 1/4" | M16x1.5 | 10 | 19 | 26 | 17 | 48.5 | 32.5 | 29 |
| ....-12L-1/4" | 1/4" | M18x1.5 | 12 | 22 | 26 | 17 | 48.5 | 30.5 | 27 |
| ....-08L-5/16" | 5/16" | M14x1.5 | 8 | 19 | 21.5 | 23.2 | 51 | 36.7 | 31.5 |
| ....-10L-5/16" | 5/16" | M16x1.5 | 10 | 19 | 26 | 17 | 52.5 | 32.5 | 31 |
| ....-12L-5/16" | 5/16" | M18x1.5 | 12 | 22 | 26 | 20 | 50 | 37 | 29 |
| ....-10L-3/8" | 3/8" | M16x1.5 | 10 | 19 | 23.5 | 20 | 55 | 38 | 33 |
| ....-12L-3/8" | 3/8" | M18x1.5 | 12 | 22 | 26.5 | 17 | 57 | 37.5 | 35.5 |
| ....-15L-3/8" | 3/8" | M22x1.5 | 15 | 27 | 27 | 19 | 59 | 42 | 34 |
| ....-12L-1/2" | 1/2" | M18x1.5 | 12 | 22 | 25.5 | 27 | 65 | 49 | 39 |
| ....-15L-1/2" | 1/2" | M22x1.5 | 15 | 27 | 27.5 | 22 | 64 | 44 | 39.5 |
| ....-18L-1/2" | 1/2" | M26x1.5 | 18 | 32 | 28 | 26 | 65 | 46.5 | 39.5 |
| ....-18L-5/8" | 5/8" | M26x1.5 | 18 | 32 | 30 | 28 | 61.5 | 50.5 | 48.5 |
| ....-22L-5/8" | 5/8" | M30x2 | 22 | 36 | 31 | 30 | 63.5 | 53 | 48.5 |
| ....-18L-3/4" | 3/4" | M26x1.5 | 18 | 32 | 29 | 33.5 | 63 | 63.5 | 53.5 |
| ....-22L-3/4" | 3/4" | M30x2 | 22 | 36 | 31 | 27 | 63 | 55.5 | 56.5 |
| ....-28L-1" | 1" | M36x2 | 28 | 41 | 33.5 | 38.5 | 85.5 | 72.5 | 73 |
| ....-35L-1.1/4" | 1 1/4" | M45x2 | 35 | 50 | 38.5 | 35 | 104.5 | 86.5 | 92 |
| ....-42L-1.1/2" | 1 1/2" | M52x2 | 42 | 60 | 39 | 45 | 119 | 94 | 99 |
