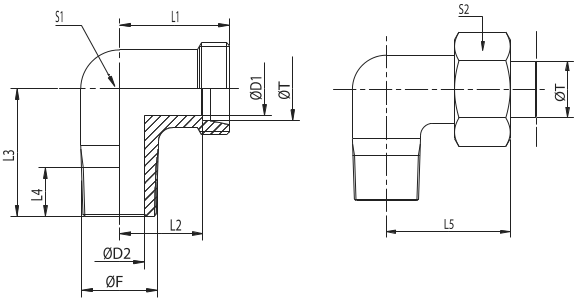

E231 Raccordo di estremità a gomito Filettatura NPT

serie	codice	T	F	S1	S2	D1	D2	L1	L2	L3	L4	L5	pressione
LL	E231-7-504LL	4	1/8 NPT	9	10	3	3	15	11	17	8	21	PN 100
LL	E231-7-506LL	6	1/8 NPT	9	12	4.5	4.5	15	9.5	17	8	21	PN 100
LL	E231-7-508LL	8	1/8 NPT	12	14	6	6	17	11.5	20	10	23	PN 100
L	E231-8-506L	6	1/8 NPT	12	14	4	4	19	12	20	10	27	PN 315
L	E231-8-506L-506	6	1/4 NPT	12	14	4	6	21	14	26	11	29	PN 315
L	E231-8-508L	8	1/4 NPT	12	17	6	6	21	14	26	15	29	PN 315
L	E231-8-510L	10	1/4 NPT	14	19	8	7	22	15	27	15	30	PN 315
L	E231-8-512L	12	3/8 NPT	17	22	10	9	24	17	28	12	32	PN 315
L	E231-8-512L-506	12	1/4 NPT	17	22	10	7	24	17	28	15	32	PN 315
L	E231-8-512L-513	12	1/2 NPT	19	22	10	11	30	23	34	20	38	PN 315
L	E231-8-515L	15	1/2 NPT	19	27	12	11	28	21	34	18	36	PN 315
L	E231-8-518L	18	1/2 NPT	24	32	15	14	31	23.5	36	20	40	PN 315
L	E231-8-522L	22	3/4 NPT	27	36	19	18	35	27.5	42	20	44	PN 160
L	E231-8-528L	28	1 NPT	36	41	24	23	38	30.5	48	25	47	PN 160
L	E231-8-535L	35	1 1/4 NPT	41	50	30	30	45	34.5	54	25	56	PN 160
L	E231-8-542L	42	1 1/2 NPT	50	60	36	36	51	40	61	22	63	PN 160
S	E231-9-506S	6	1/4 NPT	12	17	4	4	23	16	26	15	31	PN 630
S	E231-9-508S	8	1/4 NPT	14	19	5	5	24	17	27	15	32	PN 630
S	E231-9-510S	10	3/8 NPT	17	22	7	7	25	17.5	28	12	34	PN 630
S	E231-9-512S	12	3/8 NPT	17	24	8	8	29	21.5	28	13.5	38	PN 630
S	E231-9-514S	14	1/2 NPT	19	27	10	10	30	22	34	20	40	PN 630
S	E231-9-516S	16	1/2 NPT	24	30	12	12	33	24.5	36	20	43	PN 400
S	E231-9-520S	20	3/4 NPT	27	36	16	16	37	26.5	42	20	48	PN 400
S	E231-9-525S	25	1 NPT	36	46	20	20	42	30	48	25	54	PN 400
S	E231-9-530S	30	1 1/4 NPT	41	50	25	25	49	35.5	54	25	62	PN 400
S	E231-9-538S	38	1 1/2 NPT	50	60	32	32	57	41	61	22	72	PN 315
