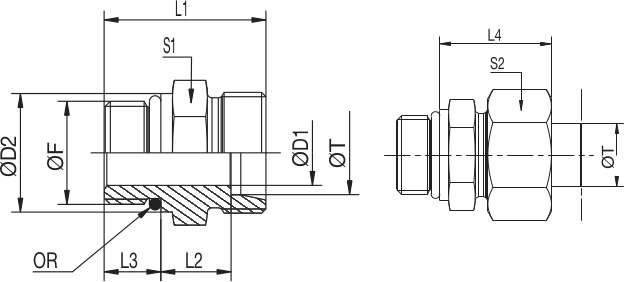

E211 Raccordo di estremità dritto Filettatura UNF/UN

serie	codice	T	F	S1	S2	D1	D2	L1	L2	L3	L4	pressione
L	E211-8-608L-604	8	7/16 - 20 UNF	17	17	4.5	16	27	11	9	26	PN 315
L	E211-8-610L-604	10	7/16 - 20 UNF	17	19	4.5	16	28	12	9	27	PN 315
L	E211-8-612L-608	12	9/16 - 18 UNF	19	22	7.5	19	29	12	10	27	PN 315
L	E211-8-612L-610	12	3/4 - 16 UNF	24	22	10	24	31.5	13.5	11	28.5	PN 315
L	E211-8-612L-613	12	7/8 - 14 UNF	27	22	10	27	34	14.3	12.7	29	PN 315
L	E211-8-615L-610	15	3/4 - 16 UNF	24	27	10	24	32.5	14.5	11	29.5	PN 315
L	E211-8-615L-613	15	7/8 - 14 UNF	27	27	12	27	35	15.3	12.7	30	PN 315
L	E211-8-618L-613	18	7/8 - 14 UNF	27	32	12.5	27	35	14.8	12.7	31	PN 315
L	E211-8-618L-610	18	3/4 - 16 UNF	27	32	10	24	33.5	15	11	31.5	PN 315
L	E211-8-622L-613	22	7/8 - 14 UNF	32	36	12.5	27	37	16.8	12.7	33	PN 160
L	E211-8-622L-619	22	1 1/16 - 12 UN	32	36	15.5	32	39.5	17	15	33.5	PN 160
L	E211-8-622L-625	22	1 5/16 - 12 UN	41	36	19	39.5	41	18	15	34.5	PN 160
L	E211-8-628L-619	28	1 1/16 - 12 UN	41	41	15.5	33.3	40	17.5	15	34	PN 160
L	E211-8-628L-625	28	1 5/16 - 12 UN	41	41	21.5	39.6	41	18	15	34.5	PN 160
L	E211-8-635L-632	35	1 5/8 - 12 UN	50	50	27.5	47.7	44	18	15	39.5	PN 160
L	E211-8-635L-632	35	1 5/8 - 12 UN	46	50	21.5	39.6	44	18	15	39.5	PN 160
L	E211-8-642L-632	42	1 5/8 - 12 UN	55	60	27.5	47.7	46	19.5	15	42.5	PN 160
S	E211-9-608S-604	8	7/16 - 20 UNF	17	19	4.5	16	31	13	11	28	PN 630
S	E211-9-610S-608	10	9/16 - 18 UNF	19	22	7	19	32	12.5	12	29	PN 630
S	E211-9-612S-608	12	9/16 - 18 UNF	22	24	7.5	19	32.5	13	12	29.5	PN 630
S	E211-9-612S-610	12	3/4 - 16 UNF	24	24	8	24	36	14.5	14	31	PN 630
S	E211-9-616S-610	16	3/4 - 16 UNF	24	30	10	24	38	15.5	14	34	PN 400
S	E211-9-616S-613	16	7/8 - 14 UNF	27	30	12	27	40.5	16	16	34.5	PN 400
S	E211-9-620S-619	20	1 1/16 - 12 UN	32	36	15.5	32	46	17	18.5	38.5	PN 400
S	E211-9-620S-613	20	7/8 - 14 UNF	32	36	12.5	27	44	17.5	16	39	PN 400
S	E211-9-620S-610	20	3/4 - 16 UNF	32	36	10	24	42	17.5	14	39	PN 400
S	E211-9-625S-619	25	1 1/16 - 12 UN	36	46	15.5	33.3	50	19.5	18.5	43.5	PN 400
S	E211-9-625S-625	25	1 5/16 - 12 UN	41	46	20	39.6	50	19.5	18.5	43.5	PN 400
S	E211-9-630S-625	30	1 5/16 - 12 UN	46	50	21.5	39.6	52	20	18.5	46.5	PN 400
S	E211-9-630S-632	30	1 5/8 - 12 UN	50	50	25	47.7	52	20	18.5	46.5	PN 400
S	E211-9-638S-632	38	1 5/8 - 12 UN	55	60	27.5	47.7	57	22.5	18.5	48.5	PN 315
